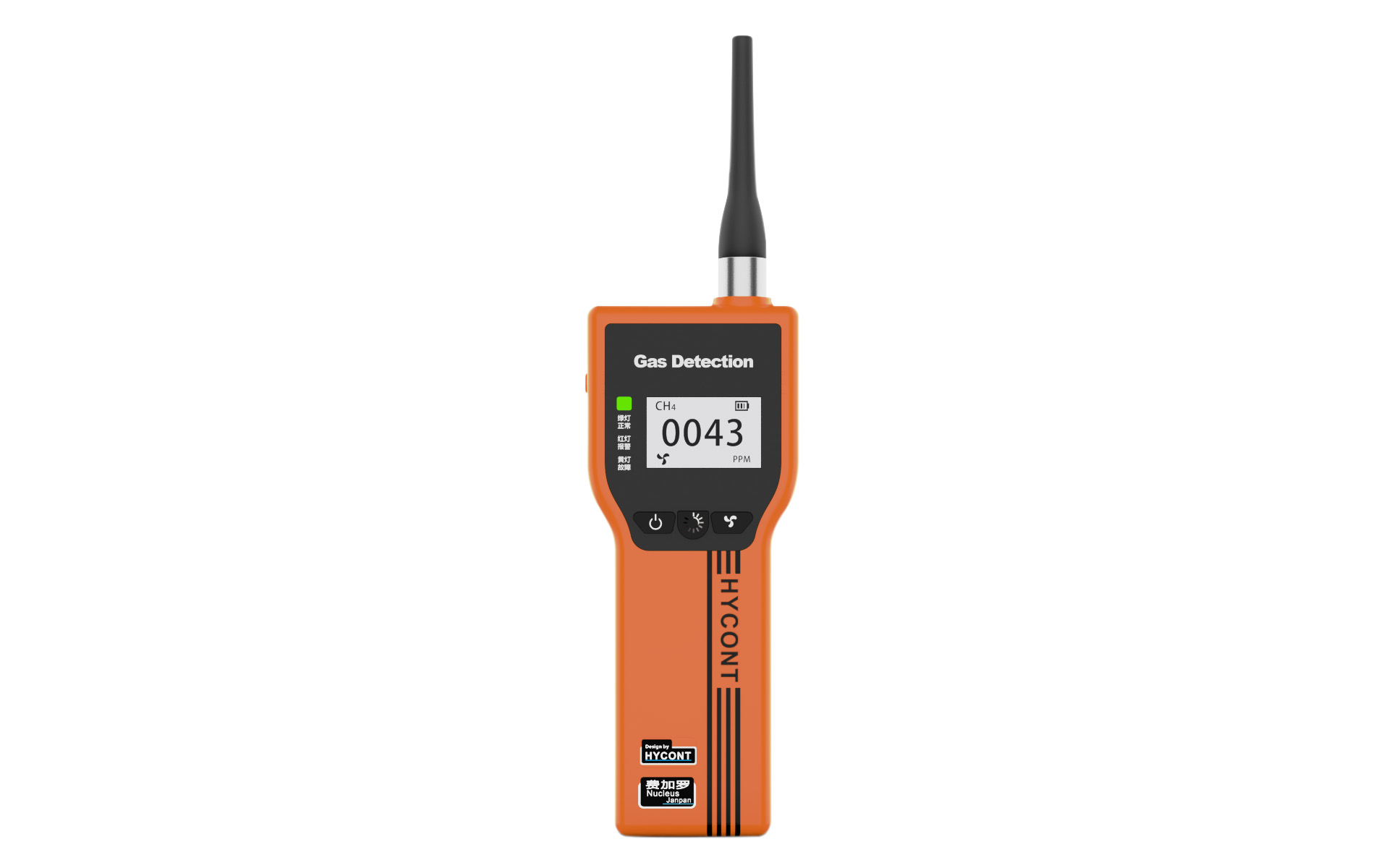

測量范圍為 0～....LEL 的便攜式可燃?xì)怏w探測器 GLS-006 采用費加羅..傳感器、德國進口吸氣泵，配置鋰離子充電
電池供電，尺寸合適，握持舒適，便于攜帶，適用于工業及商業場所等氣體檢測工作。

*本產品采用了性能優良的氣體傳感器，經大量實驗數據對比，在惡劣環境中本產品數據準確率同樣穩定。
3.產品規格
表 3.1 產品參數
產品型號 GLS-006
取樣方式 泵吸式
檢測氣體 甲烷
報警方式 聲、光報警，(報警音量＞70dB)
檢測精度 ±5%FS
工作環境 -25~55℃ 15%~95~RH（無凝露）
.大電流 300mA
電池型號 LI-ION 3.7V 3600mAh 可充電鋰離子電池（可連續工作 8 小時以上）
執行標準 GB15322.3-2019
消耗功率 監視時 900mW，報警時為 1100mW
尺寸重量 W69mm×H241mm×D34mm 約 220g
防爆型式 本質..+隔爆復合型（Ex d ib ⅡC T3 Gb）（請勿超限使用）
檢測氣體                甲烷                           硫化氫                  一氧化碳
檢測量程              0-....LEL                 0-100ppm              0-1000ppm
報警設定值            9%LEL                         10ppm                 100ppm
4
4.產品各部件名稱及功能
4.1 產品外殼結構及各部分名稱

指示燈
      正常監視時為綠色，當可燃?xì)怏w濃度超過報警濃度設定值時為紅色；低電量及氣體傳感器
故障時為黃色

充電孔
      充電時將充電器插頭插入此孔進行充電

電源鍵
       在關機狀態下，按下此鍵暖機 50 秒后進入監視狀態。監視狀態下按住開關鍵 1 秒以上，
進入關機狀態
05
顯示屏
可燃?xì)怏w種類、濃度、單位及本產品狀態顯示

檢測鍵
監視狀態下，點按功能鍵，吸氣泵打開，屏幕上吸氣泵閃動，再次點按功能鍵，吸氣泵關
閉，屏幕上吸氣標志滅

自檢鍵
監視狀態下，點按“自檢鍵”，儀器進行聲光，顯示自檢。屏幕及指示燈閃亮，蜂鳴器發
出“嘀——嘀——”聲

氣孔/聲孔
排除已檢測的氣體，及報警音量外放孔

5.操作方法
1）按下電源開關鍵，本產品隨即進入暖機狀態。暖機完成后進入正常監視狀態。
2）使用時，當環境中可燃?xì)怏w濃度超過報警濃度后，報警指示燈轉為紅色，同時蜂鳴器發出斷續報警聲；當傳感器發生短路、
斷路故障時，報警/故障指示燈轉為黃色，同時蜂鳴器發出連續報警聲，屏幕顯示“F”。
3）當報警指示燈顯示紅色、蜂鳴器斷續發出“嘀—”的聲音，屏幕顯示濃度有可燃?xì)怏w泄漏時，為報警狀態。
4）當報警指示燈顯示黃色、蜂鳴器斷續發出“嘀-”的聲音，但屏幕顯示正常時，為電池電量低，請關閉電源開關后充電。
5）當報警指示燈顯示黃色、蜂鳴器持續發出“嘀—”的聲音，屏幕顯示為“F”時，為傳感器故障，請立即排除故障后再使用。
6.充電及電池更換方法
將充電器輸出端接入本產品充電孔，充電器輸入端接入 220V 電源即可為本產品電池充電。充電時指示燈為紅色，當電池
充滿時指示燈為綠色。
需要更換電池時，將本產品后蓋的螺釘擰開，打開后蓋，將電池插頭從插座中拔出即可取出電池。電池裝入時平面向下，
電池出線部朝向本產品頂部。

6.1 充電方法
1）充電時將充電器的交流接頭接到 220V 交流電源上。
2）將充電器的直流插頭接到充電器的充電插孔上。
3）充電器的指示燈為紅色，充電器開始對本產品充電。
4）當充電器的指示燈由紅色變?yōu)榫G色時，表示電池已充滿。
5）電池充電時間約為 4 小時。
圖 6.1 充電示意圖
可能存在爆炸性氣體時請勿更換電池
嚴禁在爆炸性危險場所對本產品充電，否則可能引起爆炸
清潔本產品表面時，請使用濕布擦拭
不要使本產品接觸含硅類氣體的物質，否則將造成傳感器中毒
充電前請先關閉電源開關，否則可能造成本產品損壞
充電時充電器略微發熱屬于正?，F(xiàn)象
為了..產品防爆性能，該產品必須使用由天津金世紀電子科技有限公司提
供的 3.7V3600mAH-103450 電池，型號品牌不得更換
指示燈 220v


1）將如三個螺釘卸下。
2）將舊電池卸下后，將新電池重新安裝到原位置。
3）電池安裝完成后，將螺釘重新擰緊。
圖 6.2 電池更換方法
7.一般故障處理
表 7.1 一般故障處理
故障
處理方法
開機無顯示
充電或更換電池
指示燈為黃色，蜂鳴器斷續發出響聲，
顯示屏正常顯示
充電
報警燈為黃色，蜂鳴器長鳴，顯示屏顯示 F
需重新標定或更換傳感器
9
8.產品維護
8.1 注意事項
1）請勿將本產品拋擲、摔落、拆裝分解。
2）本產品的保修期為 1 年，超過保修期后，本公司對返廠產品進行檢修測試，計算維修費，提供維修合同。
3）在保修期內確認發生異常時，應用戶要求可..維修。但是，在下列情況時為有償點檢或有償維修。
?經確認本產品并沒有發生異常時。
?不按照使用說明書使用而造成故障或損傷時。
?因使用時液體浸入或摔落造成故障或損傷時。
8.2 定期點檢
根據本產品的設置的周期狀況與環境，為....，請實施定期點檢。
1）點檢周期：1-3 個月
2）點檢方法：用點檢氣或監視氣體對本產品進行動作點檢。
3）點檢測試項目：聲、光、顯示、輸出
本產品的安裝需由專業人員（有資格者）實施，嚴禁未按照使用說明書的要求安裝、使用，及分解、改造等行為。
